Walkable Roofing Panel

Description

Technical Data

Profiles

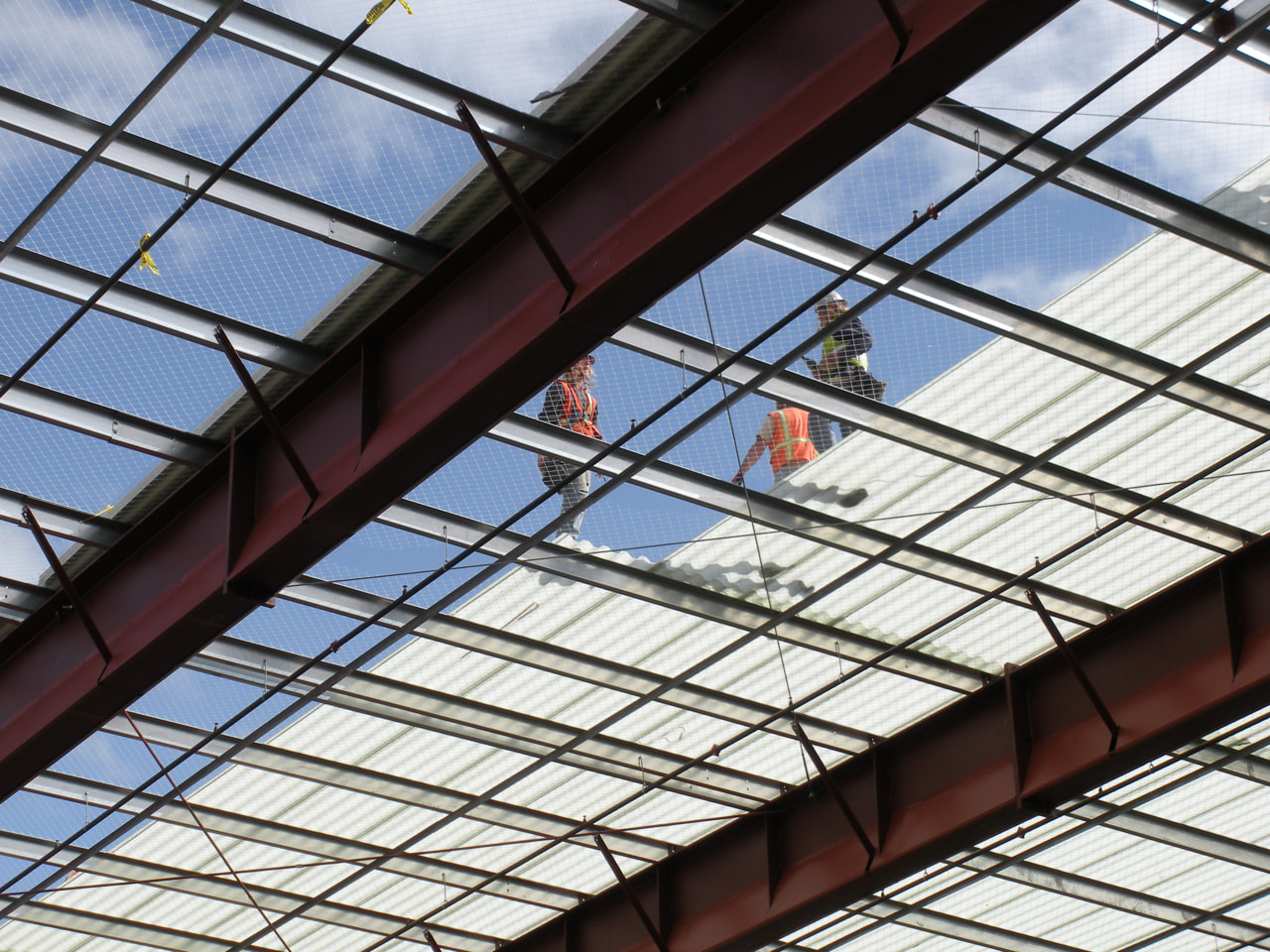

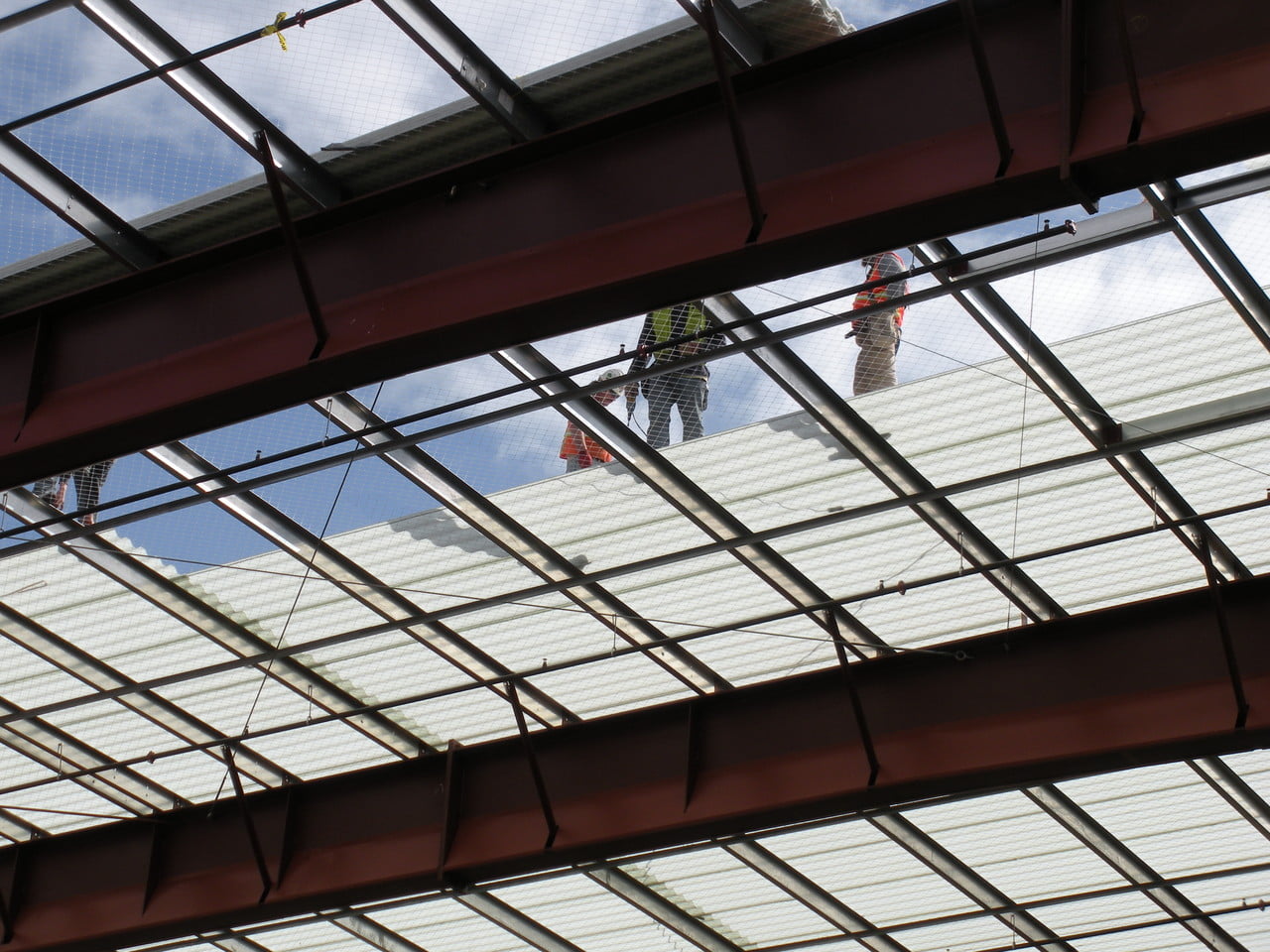

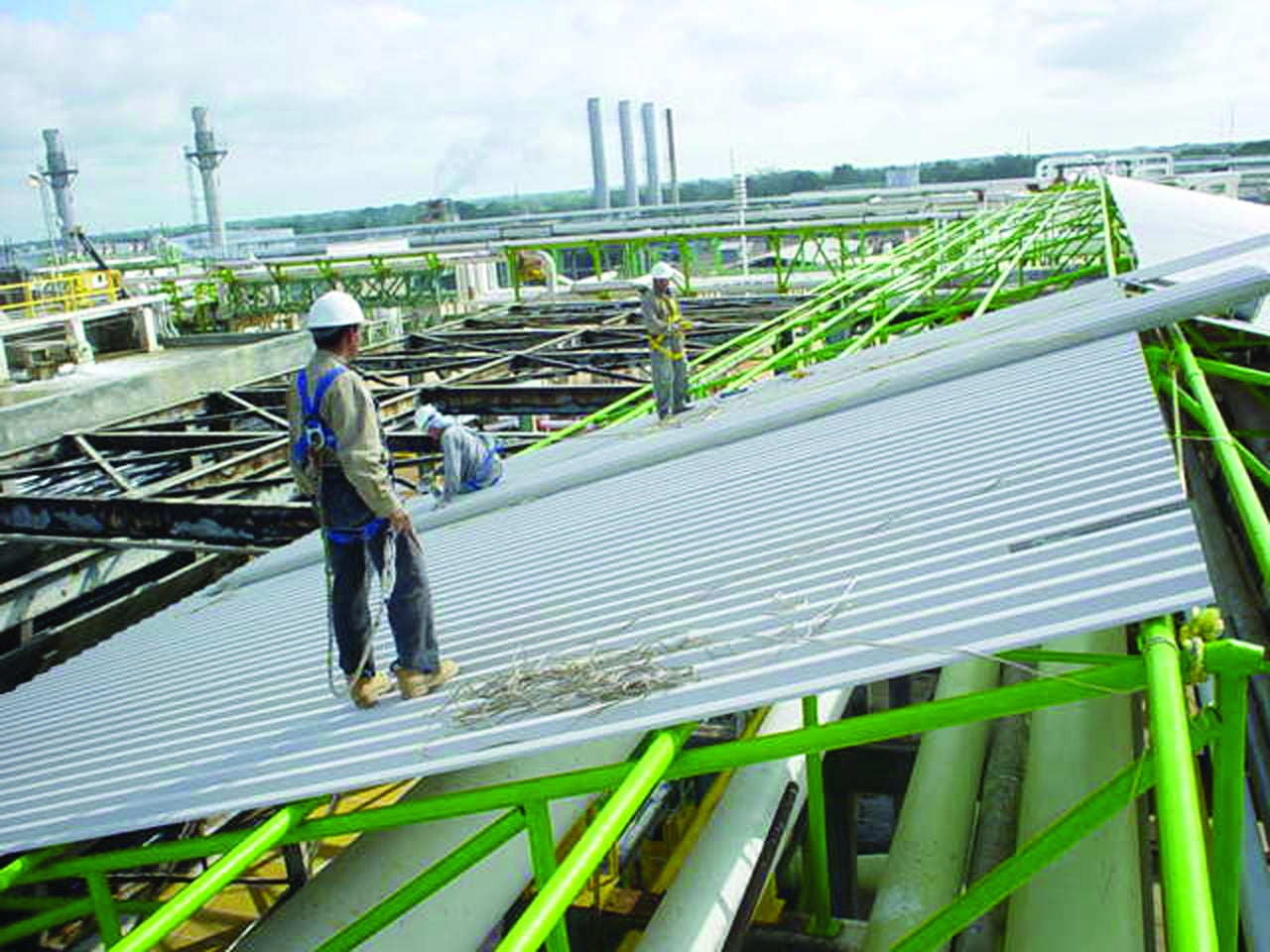

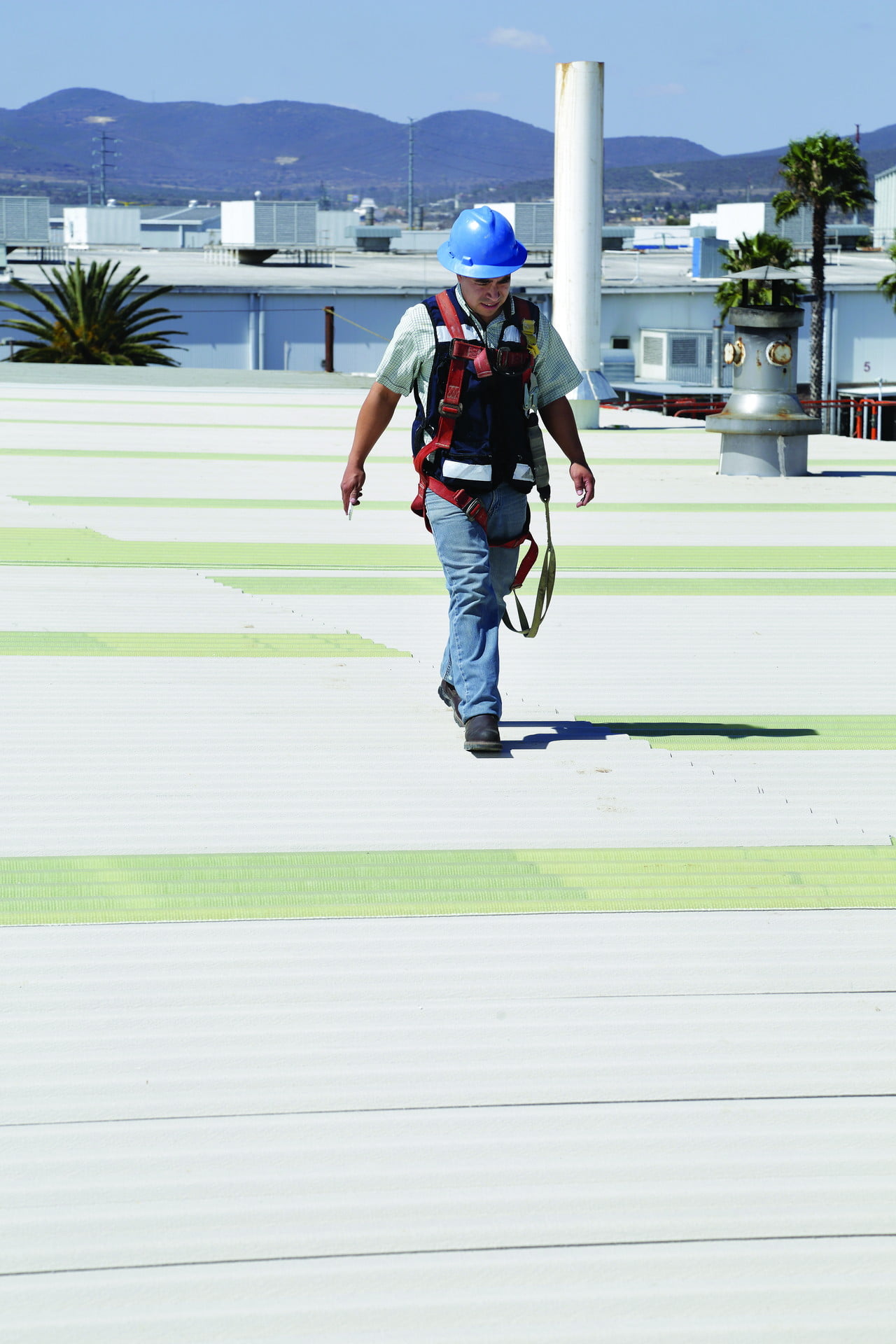

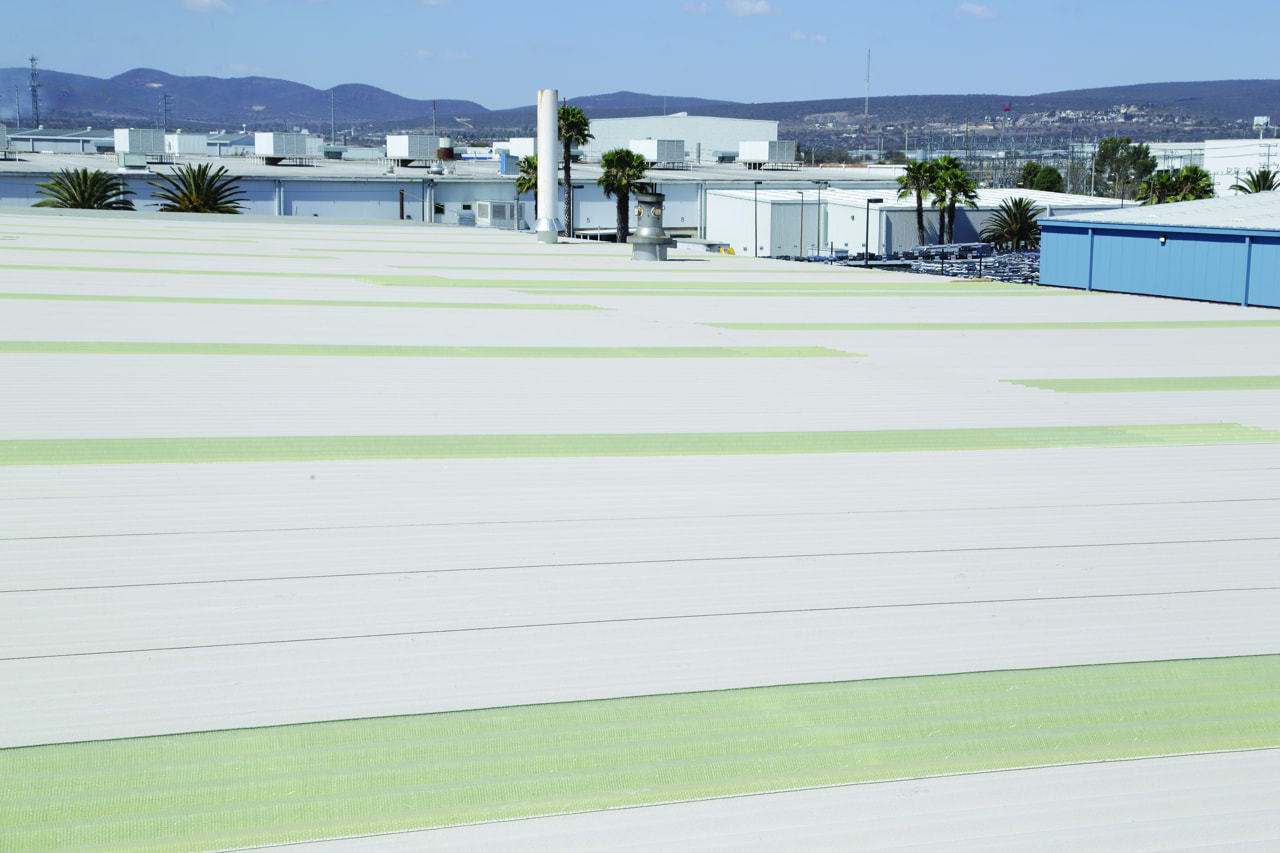

A truly walkable fiberglass panel! Tred-Safe is a high end industrial building panel with incredible toughness. It is designed to safely support normal foot traffic and the weight of maintenance workers. With over 20 years of successful product installations, Tred-Safe is the industry’s premier choice for corrosion resistant roofing and sidewall solutions.

4.2 x 1-1/16″ Load/Span Tables

				Siding / Roofing wind loads (PSF)
	20			30			40			50			60
	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
Tred-Safe	7’4″	9’5″	9’0″	6’4″	7’8″	7’10”	5’9″	6’8″	7’2″	5’4″	6’0″	6’8″	5’1″	5’5″	6’1″
1440	7’0″	8’11”	8’8″	6’1″	7’3″	7’7″	5’7″	6’3″	6’10”	5’2″	5’7″	6’3″	4’10”	5’2″	6’1″
1240	6’4″	8’6″	7’10”	5’6″	7’0″	6’10”	5’0″	6’0″	6’3″	4’8″	5’5″	5’9″	4’5″	4’11”	5’5″
1040	6’0″	7’10”	7’4″	5’2″	6’4″	6’5″	4’9″	5’6″	5’10”	4’5″	4’11”	5’5″	4’2″	4’6″	5’0″
840	5’6″	7’0″	6’10”	4’10”	5’8″	6’0″	4’5″	4’11”	5’5″	4’1″	4’5″	4’11”	3’10”	4’0″	4’6″
1230	5’6″	7’4″	6’9″	4’9″	6’5″	5’11”	4’4″	5’10”	5’5″	4’0″	5’5″	5’0″	3’10”	4’11”	4’8″
830	4’9″	6’5″	5’11”	4’2″	5’7″	5’2″	3’10”	4’11”	4’8″	3’6″	4’5″	4’4″	3’4″	4’0″	4’1″
RFM 17	7’9″	8’3″	9’2″	6’9″	6’9″	7’6″	5’10”	5’10”	6’6″	5’2″	5’2″	5’10”	4’9″	4’9″	5’4″
RFM 14	7’5″	7’7″	8’6″	6’3″	6’3″	6’11”	5’5″	5’5″	6’0″	4’10”	4’10”	5’5″	4’5″	4’5″	4’11”
RFM 11	6’11”	6’11”	7’9″	5’8″	5’8″	6’4″	4’11”	4’11”	5’6″	4’5″	4’5″	4’11”	4’0″	4’0″	4’6″

				Roofing live loads (PSF)
	20			30			40			50			60
	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
Tred-Safe	5’7″	7’6″	6’10”	4’10”	6’6″	6’0″	4’5″	5’9″	5’5″	4’1″	5’2″	5’1″	3’10”	4’9″	4’9″
1440	5’4″	7’2″	6’7″	4’8″	6’3″	5’9″	4’3″	5’5″	5’3″	3’11”	4’10”	4’10”	3’9″	4’5″	4’7″
1240	4’10”	6’6″	6’0″	4’3″	5’8″	5’3″	3’10”	5’2″	4’9″	3’7″	4’8″	4’5″	3’4″	4’3″	4’2″
1040	4’7″	6’1″	5’7″	4’0″	5’4″	4’11”	3’7″	4’9″	4’6″	3’4″	4’3″	4’2″	3’2″	3’11”	3’11”
840	4’3″	5’8″	5’3″	3’8″	4’11”	4’7″	3’4″	4’3″	4’2″	3’1″	3’10”	3’10”	2’11”	3’6″	3’7″
1230	4’2″	5’7″	5’2″	3’8″	4’11”	4’6″	3’4″	4’5″	4’1″	3’1″	4’2″	3’10”	2’11”	3’11”	3’7″
830	3’8″	4’11”	4’6″	3’2″	4’3″	3’11”	2’33”	3’11”	3’7″	2’8″	3’7″	3’4″	2’6″	3’5″	3’2″
RFM 17	5’11”	7’1″	7’4″	5’2″	5’10”	6’5″	4’9″	5’0″	5’8″	4’5″	4’6″	5’0″	4’1″	4’1″	4’7″
RFM 14	5’8″	6’7″	7’0″	4’11”	5’5″	6’0″	4’6″	4’8″	5’3″	4’2″	4’2″	4’8″	3’10”	3’10”	4’3″
RFM 11	5’4″	6’0″	6’7″	4’8″	4’11”	5’6″	4’3″	4’3″	4’9″	3’10”	3’10”	4’3″	3’6″	3’6″	3’11”

7.2 x 1-5″ Load/Span Tables

				Siding / Roofing wind loads (PSF)
	20			30			40			50			60
	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
Tred-Safe	10’2″	13’2″	12’7″	8’11”	10’9″	11’0″	8’1″	9’3″	10’0″	7’6″	8’4″	9’3″	7’1″	7’5″	8’6″
1440	9’10”	12’5″	12’1″	8’7″	10’1″	10’7″	7’9″	8’9″	9’7″	7’3″	7’10”	8’9″	6’10”	6’7″	7’6″
1240	8’10”	11’11”	10’11”	7’9″	9’1″	9’7″	7’0″	6’10”	7’9″	6’6″	5’5″	6’2″	6’2″	4’6″	5’2″
1040	8’4″	10’10”	10’4″	7’3″	7’7″	8’7″	6’7″	5’8″	6’5″	6’2″	4’6″	5’2″	5’9″	3’9″	4’4″
840	7’9″	9’1″	9’7″	6’9″	6’1″	6’11”	6’2″	4’6″	5’2″	5’8″	3’8″	4’2″	5’4″	3’0″	3’5″
1230	7’8″	10’3″	9’6″	6’8″	7’9″	8’3″	6’1″	5’10”	6’7″	5’8″	4’8″	5’3″	5’4″	3’11”	4’5″
830	6’8″	7’9″	8’3″	5’10”	5’2″	5’10”	5’4″	3’11”	4’5″	4’11”	3’1″	3’6″	4’8″	2’7″	2’11”
RFM 17	10’11”	11’6″	12’10”	9’4″	9’4″	10’6″	8’1″	8’1″	9’1″	7’3″	7’3″	8’1″	6’7″	6’7″	7’5″
RFM 14	10’4″	10’7″	11’10”	8’8″	8’8″	9’8″	7’6″	7’4″	8’3″	6’9″	5’10”	6’8″	6’2″	4’10”	5’6″
RFM 11	9’8″	9’1″	10’4″	7’11”	6’1″	6’1″	6’10”	4’7″	5’2″	6’2″	3’8″	4’2″	5’7″	3’0″	3’5″

				Roofing live loads (PSF)
	20			30			40			50			60
	1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
Tred-Safe	7’9″	10’5″	9’7″	6’10”	9’1″	8’5″	6’2″	8’1″	7’8″	5’9″	7’2″	7’1″	5’5″	6’7″	6’8″
1440	6’9″	10’0″	9’3″	6’6″	8’9″	8’1″	5’11”	7’7″	7’4″	5’6″	6’9″	6’10”	5’2″	6’2″	6’5″
1240	6’9″	9’1″	8’4″	5’11”	7’11”	7’4″	5’4″	7’2″	6’8″	5’0″	6’6″	6’2″	4’8″	5’11”	5’10”
1040	6’4″	8’6″	7’10”	5’7″	7’5″	6’10”	5’1″	6’8″	6’3″	4’8″	5’11”	5’10”	4’5″	5’5″	5’5″
840	5’11”	7’11”	7’4″	5’2″	6’10”	6’5″	4’8″	5’11”	5’1″	4’4″	5’4″	5’5″	4’1″	4’0″	5’12”
1230	5’10”	7’10”	7’3″	5’1″	6’10”	6’4″	4’8″	6’3″	5’9″	4’4″	5’9″	5’4″	4’1″	5’5″	5’0″
830	5’1″	6’10”	6’4″	4’6″	6’0″	5’6″	4’1″	5’5″	5’0″	3’9″	5’1″	4’8″	3’7″	4’9″	4’5″
RFM 17	8’4″	9’11”	10’3″	7’3″	8’1″	9’0″	6’7″	7’0″	7’10”	6’2″	6’3″	7’0″	5’9″	5’9″	6’5″
RFM 14	7’11”	9’2″	9’9″	6’11”	7’6″	8’5″	6’3″	6’6″	7’3″	5’10”	5’10”	6’6″	5’4″	5’4″	5’11”
RFM 11	7’5″	8’5″	9’2″	6’6″	6’10”	7’8″	5’11”	5’11”	6’8″	5’4″	5’4″	5’11”	4’10”	4’10”	5’5″

Downloads

Resolite Technical Data Profiles 7.2 and 4.2

Format: pdf

Download

Resolite Technical Data

Format: pdf

Download

Tred Safe Technical Data

Format: pdf

Download

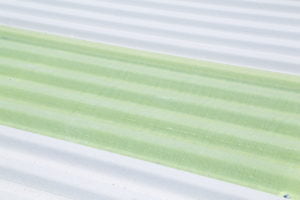

Embossed Surface Both exterior and interior surface finishes are embossed creating a resin rich surface to improve performance.

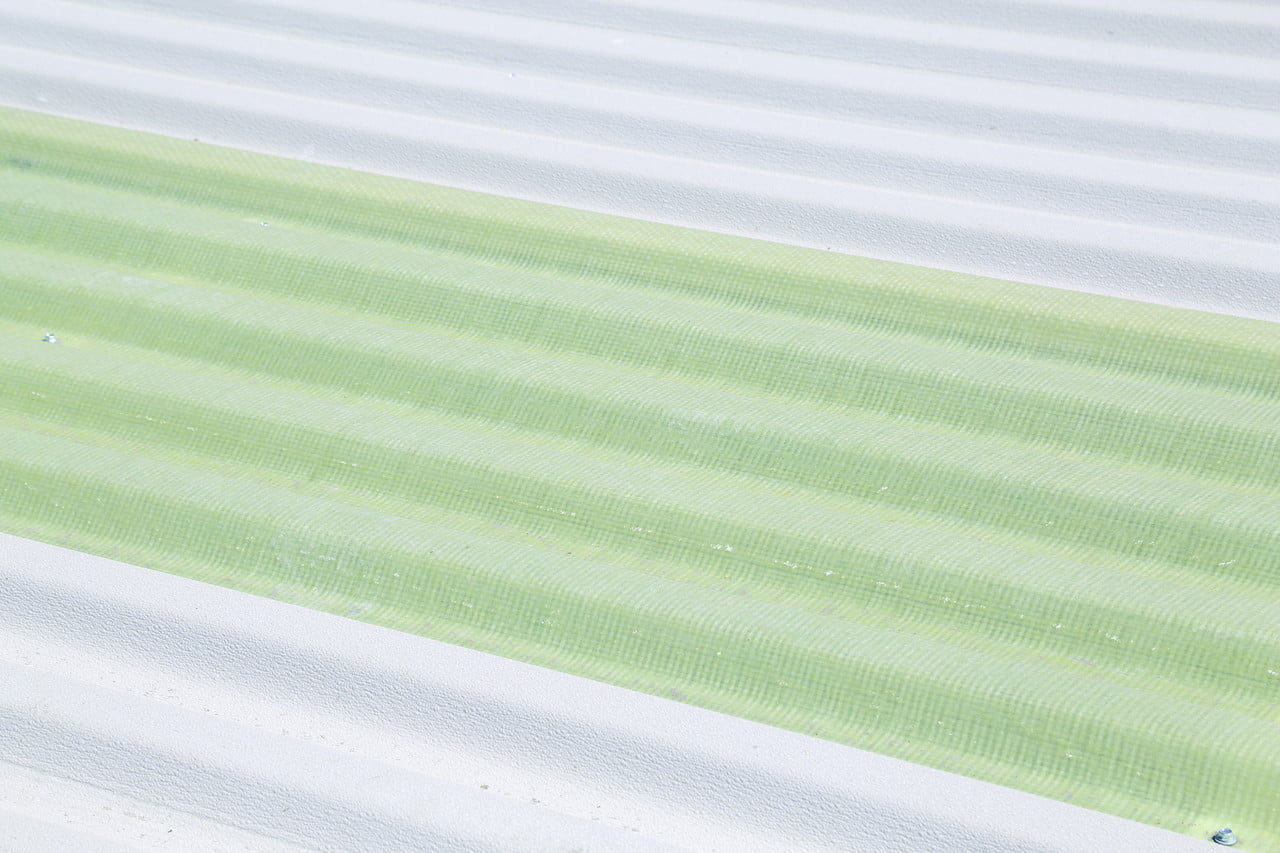

Two standard colors Opaque (33 Stone White) and Translucent (35 Frost, 50% light transmission)

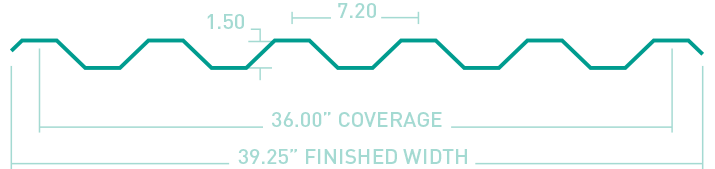

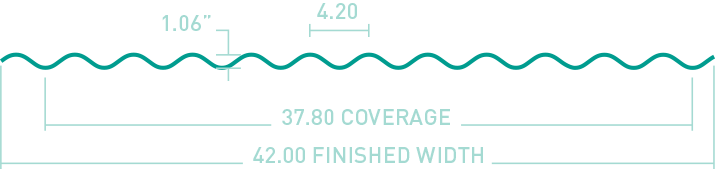

Two standard profiles 7.2 x 1.5″ and 4.2 x 1-1/16″
Optional Profiles 7 x 1.5″, 7.2D x 1.75″
